Vertikal installasjon 8 tommers 2 kanal 9 Axis CNC Kontrollenhet Turning dreiebenk CNC -kontroller
Produkt introduksjon
1. svært kostnadseffektiv .
2. Denne enheten gir kontinuerlig og pålitelig service med Solid Stability Foundation .
3. utstyrt med 2G høyhastighets løpeminne og 8G lagringsplass med stor kapasitet for å sikre jevn utførelseshastighet .
4. støtter Mechatrolink-III og EtherCat bussfunksjoner .
5. støtter opptil 160 sett med verktøykompensasjon for å oppfylle komplekse maskineringskrav .
6. maksimal utvidbar i/o: i64/o 64.
7. støtter høyhastighets- og høypresisjonsmodus kontroll .
{°
9. Denne enheten integrerer en temperaturkompensasjonsfunksjon, og forbedrer dermed produktkvalitet og stabilitet .

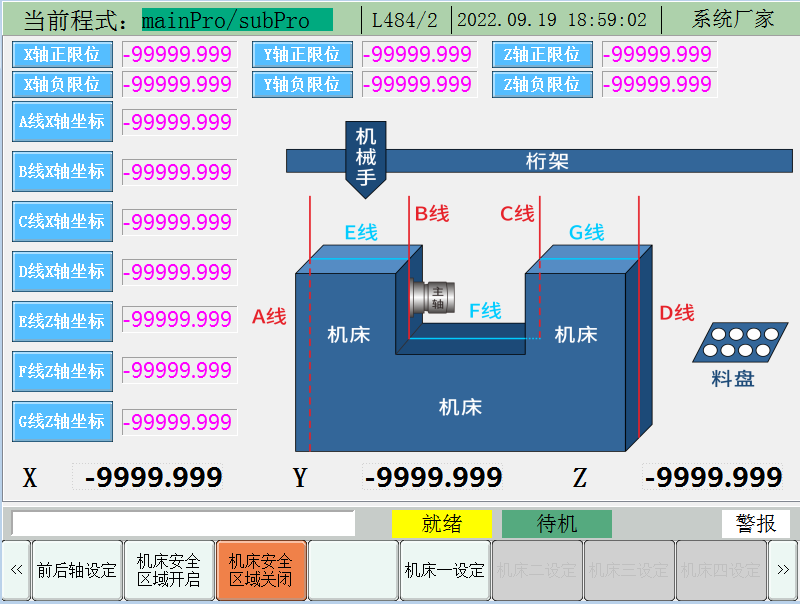

10. Dette produktet støtter en sikkerhetssonefunksjon, effektivt forhindrer kollisjoner forårsaket av menneskelige feil, reduserer økonomiske tap betydelig og sikrer produksjonssikkerhet .
Maskinvarefunksjoner
1. Multi-core CPU-arkitektur leverer eksepsjonell datakraft for jevnere drift .
2. utstyrt med 2 GB stor lagring, og sikrer utførelse av jevn program og uanstrengt multitasking .
3. Høy anti-interferensdesign, testet med 4 . 5KV EFT og sertifisert med CE Compliance.
4. støtter høystabilitet RS485-kommunikasjon for pålitelig perifer enhetsutvidelse .
5. støtter høyhastighets USB 3 . 0 kommunikasjon, og tillater raskere data om sikkerhetskopiering og programimport.
6. støtter langsiktig strømning av dataoppbevaring, og sikrer pålitelig sanntids datalogging .
7. gir kommunikasjon med eksterne enheter som vertsdatamaskiner (e . g ., PC-er) for fjernovervåking, programoverføring og systemoppgraderinger, eller med annet CNC for nettverks-f-Fir (WiS-støtting (WiS-støttet (WiLet-støttet. Bluetooth) kommunikasjon .
8. Mekanisk knappdesign på operasjonspanelet tilbyr intuitiv, enkel kontroll .
9. Vindusdisplay med høy oppløsning forbedrer visuell klarhet .
10. ergonomisk nøkkeloppsett og design Forbedre brukerens bekvemmelighet .
{°
Programvare (funksjon) Introduksjon
1. basert på Linux RT-sanntids operativsystem, og leverer høyere sanntidsytelse og raskere prosessering .
2. Åpen UI -plattform integrert med PLC, og tilbyr enestående tilpasning fra UI til å fungere, slik at brukerne kan lage en fullt personlig smartkontrollopplevelse .
3. Fleksibel tillatelsesfordeling oppfyller de spesifikke behovene til forskjellige brukerroller, og forbedrer den generelle systemets brukbarhet og tilfredshet .
4. støtter grafisk simulering, samtaleprogrammering og tilpasset m-kode-funksjonalitet .
5. støtter verktøy for livsledelse og operasjonshistorie .
{°
7. støtter dual-kanalkontroll, noe som muliggjør samtidig multi-prosessoperasjoner eller automatisering .
8. uavhengig kontroll og programdeling mellom kanaler, forenkle programstyring og overføring .}}}
9. støtter opptil 160 verktøyforskyvningsgrupper, oppfyller behovene til komplekse maskineringsoppgaver og øker produksjonseffektiviteten .
10. Avanserte kompensasjonsfunksjoner
Produktparametere
|
Produktserier |
300T |
400T |
600T |
800T |
||
|
Funksjonsvalg |
300ta |
400ta |
400 tb |
600TC |
800TC |
|
|
Produktmodell |
300ta 1- h |
300ta 2- h (v) |
400ta 2- h (v) |
400TB 2- H (V) |
600TC 2- H (V) |
800tc 2- h (v) |
|
300ta 3- h (v) |
400ta 3- h (v) |
400TB 3- H (V) |
600TC 3- H (V) |
800tc 3- h (v) |
||
|
300ta 4- v |
400ta 4- v |
400TB 4- v |
600tc 4- v |
800tc 4- v |
||
|
► Systemspesifikasjoner |
||||||
|
Monteringsmetode |
Horisontal |
Horisontalt/vertikalt |
Horisontalt/vertikalt |
Horisontalt/vertikalt |
Horisontalt/vertikalt |
Horisontalt/vertikalt |
|
Vis skjermstørrelse |
7 tommer |
8.4- tommer / 10.4- tommer / 15- tomme |
8.4- tommer / 10.4- tommer / 15- tomme |
8.4- tommer / 10.4- tommer / 15- tomme |
8.4- tommer / 10.4- tommer / 15- tomme |
8.4- tommer / 10.4- tommer / 15- tomme |
|
Maksimalt antall akser (inkludert spindler) |
Standard 5 (maksimalt 5) |
Standard 6 (maksimalt 6) |
Standard 9 (maksimalt 9) |
Standard 9 (maksimalt 9) |
Standard 11 (Maksimum 11) |
Standard 20 (maksimalt 20) |
|
Maksimum antall kanaler |
Standard 1 (maksimalt 1) |
Standard 1 (maksimalt 1) |
Standard 2 (maksimalt 2) |
Standard 2 (maksimalt 2) |
Standard 2 (maksimalt 2) |
Standard 3 (maksimalt 3) |
|
Maksimalt antall interpolerte akser per kanal |
3 (XZC) |
3 (XZC) |
3 (XZC) |
4 (XYZC) |
4 (XYZC) |
5 (Xyzac) |
|
Maksimalt antall spindler per kanal |
Standard 2 (maksimalt 2) |
Standard 2 (maksimalt 2) |
Standard 3 (maksimalt 3) |
Standard 3 (maksimalt 3) |
Standard 4 (maksimalt 4) |
Standard 6 (maksimalt 9) |
|
Applikasjonsscenarier (Axis Distribution) |
Enkeltkanal: |
Enkeltkanal: |
Enkeltkanal: (XZABC + Axis-kontrollert tårn + posisjonsakse) |
Enkeltkanal: (Xyzabc + Turret Axis + Servo Tailstock + Positioning Axis) |
Enkeltkanal: |
Dual Channel: |
|
Da/annonse |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
|
Operativsystem |
Linux Rt |
Linux Rt |
Linux Rt |
Linux Rt |
Linux Rt |
Linux Rt |
|
Hukommelse |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
|
Programkapasitet |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
8 GB |
|
Pre-Read Block Count |
1000 blokker/s |
1000 blokker/s |
2000 blokker/s |
2000 blokker/s |
4000 blokker/s |
8000 blokker/s |
|
Maksimal verktøykompensasjonsgrupper |
40 grupper |
40 grupper |
160 grupper |
160 grupper |
160 grupper |
160 grupper |
|
Kommunikasjon |
USB / RS232 / RS485 / LAN / WIFI |
USB / RS232 / RS485 / LAN / WIFI |
USB / RS232 / RS485 / LAN / WIFI |
USB / RS232 / RS485 / LAN / WIFI |
USB / RS232 / RS485 / LAN / WIFI |
USB / RS232 / RS485 / LAN / WIFI |
|
Standard I/O. |
Buss I / O (unntatt pulsporter): I16 / O16 |
Buss I / O (unntatt pulsporter): I16 / O16 |
Buss I / O (unntatt pulsporter): I16 / O16 |
Buss I / O (unntatt pulsporter): I16 / O16 |
Buss I / O (unntatt pulsporter): I16 / O16 |
Buss I / O (unntatt pulsporter): I16 / O16 |
|
Maksimal utvidbar I/O. |
I32 / O32 |
I32 / O32 |
I64 / O64 |
I64 / O64 |
I128 / O128 |
I256 / O256 |
|
(IoT) Industrial Internet of Things |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
|
Busservo |
Mechatrolink-III (valgfritt), Ethercat |
Mechatrolink-III (valgfritt), Ethercat |
Mechatrolink-III (valgfritt), Ethercat |
Mechatrolink-III (valgfritt), Ethercat |
Mechatrolink-III (valgfritt), Ethercat |
Mechatrolink-III (valgfritt), Ethercat |
|
Buss spindel |
Støtter |
Støtter |
Støttet |
Støttet |
Støtter |
Støtter |
|
Kommunikasjonsfunksjoner |
Modbus TCP, RS232, RS485 |
Modbus TCP, RS232, RS485 |
Modbustcp, RS232, RS485 |
Modbustcp, RS232, RS485 |
Modbus TCP, RS485, SSI Absolute Encoder (valgfritt) |
Modbus TCP, RS485, SSI Absolute Encoder (valgfritt) |
|
► Programfunksjoner |
||||||
|
Programmeringsinstruksjoner (G-kode) |
Er i samsvar med internasjonale standarder |
Er i samsvar med internasjonale standarder |
Er i samsvar med internasjonale standarder |
Er i samsvar med internasjonale standarder |
Er i samsvar med internasjonale standarder |
Er i samsvar med internasjonale standarder |
|
Makroprogramprogrammeringsstandarder |
Støtter (makro B, makro C) |
Støtter (makro B, makro C) |
Støtter (makro B, makro C) |
Støtter (makro B, makro C) |
Støtter (makro B, makro C) |
Støtter (makro B, makro C) |
|
Bakgrunnsprogrammering |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Samtalende intelligens |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Program USB -overføring |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Automatisk programfeilkontroll |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Programlåsfunksjon |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
|
► Synkron aksekontroll |
||||||
|
Samtidig trådskjæring med hovedspindel |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Dobbeltkanals spindelsynkronisering |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Axis -kobling / bytte / hybrid |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
|
►Robot |
||||||
|
Robot uavhengig kanalkontroll |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
► Turret |
||||||
|
Tårn |
Elektrisk tårn, hydraulisk tårn, servotårnet, aksekontrollert tårn |
Elektrisk tårn, hydraulisk tårn, servotårnet, aksekontrollert tårn |
Elektrisk tårn, hydraulisk tårn, servotårnet, aksekontrollert tårn |
Elektrisk tårn, hydraulisk tårn, servotårnet, aksekontrollert tårn |
Elektrisk tårn, hydraulisk tårn, servotårnet, aksekontrollert tårn |
Elektrisk tårn, hydraulisk tårn, servotårnet, aksekontrollert tårn |
|
► Høy hastighet, høy presisjon |
||||||
|
Spindel (c) Axis dynamisk posisjonering |
Non-stop-modus Bytte, direkte posisjonering av utførelse (krever servospindel) |
Non-stop-modus Bytte, direkte posisjonering av utførelse (krever servospindel) |
Non-stop-modus Bytte, direkte posisjonering av utførelse (krever servospindel) |
Non-stop-modus Bytte, direkte posisjonering av utførelse (krever servospindel) |
Non-stop-modus Bytte, direkte posisjonering av utførelse (krever servospindel) |
Non-stop-modus Bytte, direkte posisjonering av utførelse (krever servospindel) |
|
Rask tilbaketrekning for å snu/tappe |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Non-stop-modus mellom seksjoner |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Full kontroll av lukket sløyfe |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet (Speed Control Full Closed Loop (AB -fase -tilbakemeldinger, SSI -tilbakemelding - valgfritt)) |
Støttet (Speed Control Full Closed Loop (AB -fase -tilbakemeldinger, SSI -tilbakemelding - valgfritt)) |
|
► Kompensasjonsfunksjoner |
||||||
|
Avsmalnende kompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Bakreaksjonskompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Arc hjørnekompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Bidireksjonell blyskruefeilkompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Føringskompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Varm og kald maskintemperaturkompensasjon |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
|
► Programmerbar Tailstock (Servo Tailstock) |
||||||
|
Programmerbar tailstock |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
|
► Kuttingsfunksjoner |
||||||
|
Parabolsk interpolasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Elliptisk interpolasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Sylindrisk interpolasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
3D Arc Interpolation |
Ikke støttet |
Ikke støttet |
Romlig sfærisk interpolasjon i ethvert vilkårlig tre-aksen kartesisk koordinatsystem |
Romlig sfærisk interpolasjon i ethvert vilkårlig tre-aksen kartesisk koordinatsystem |
Romlig sfærisk interpolasjon i ethvert vilkårlig tre-aksen kartesisk koordinatsystem |
Romlig sfærisk interpolasjon i ethvert vilkårlig tre-aksen kartesisk koordinatsystem |
|
Polygon Interpolation (Flying Cutter) |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Polar koordinat interpolasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Tapping |
G84/G88 |
G84/G88 |
G84/G88 (støttet (avsmalnet tapping)) |
G84/G90 (støttet (avsmalnet tapping)) |
G84/G92 (avsmalnende tapping) |
G84/G96 (avsmalnende tapping) |
|
Trådskjæring |
Trådsyklus dreining, multi-starttråder, lysbuetråder, spiralformede tråder, variable stigningstråder og annen tråd sving |
Trådsyklus dreining, multi-starttråder, lysbuetråder, spiralformede tråder, variable stigningstråder og annen tråd sving |
Trådsyklus dreining, multi-starttråder, lysbuetråder, spiralformede tråder, variable stigningstråder og annen tråd sving |
Trådsyklus dreining, multi-starttråder, lysbuetråder, spiralformede tråder, variable stigningstråder og annen tråd sving |
Trådsyklus dreining, multi-starttråder, lysbuetråder, spiralformede tråder, variable stigningstråder og annen tråd sving |
Trådsyklus dreining, multi-starttråder, lysbuetråder, spiralformede tråder, variable stigningstråder og annen tråd sving |
|
Chip Breaking Turning |
Andre generasjon (lineær, bue, trådbrikkebrudd) |
Andre generasjon (lineær, bue, trådbrikkebrudd) |
Andre generasjon (lineær, bue, trådbrikkebrudd) |
Andre generasjon (lineær, bue, trådbrikkebrudd) |
Andre generasjon (lineær, bue, trådbrikkebrudd) |
Andre generasjon (lineær, bue, trådbrikkebrudd) |
|
► Vanlige akser |
||||||
|
Vanlig spindel |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
► Spindel SSV -kontroll |
||||||
|
Spindel SSV |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
|
► Hjelpefunksjoner |
||||||
|
Tilpasset oppstartsskjerm |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Tilpassede M -koder |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Tilpassede G -koder |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Blandet bruk av bussøks og generiske akser |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
I/O Redefinisjonsfunksjon |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Tilt Axis Machining (Y Interpolation) |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
|
Vippet planbearbeiding |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
|
Dynamisk hydraulisk kontroll (DHC) maskinering |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Proporsjonal skalering |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Akselerasjons-/retardasjonstyper |
Lineær type (konstant akselerasjon), S-type (konstant rykk) |
Lineær type (konstant akselerasjon), S-type (konstant rykk) |
Lineær type (konstant akselerasjon), S-type (konstant rykk) |
Lineær type (konstant akselerasjon), S-type (konstant rykk) |
Lineær type (konstant akselerasjon), S-type (konstant rykk) |
Lineær type (konstant akselerasjon), S-type (konstant rykk) |
|
Tool Life Management |
Tidsbegrensning / bruksgrensehåndtering |
Tidsbegrensning / bruksgrensehåndtering |
Tidsbegrensning / bruksgrensehåndtering |
Tidsbegrensning / bruksgrensehåndtering |
Tidsbegrensning / bruksgrensehåndtering |
Tidsbegrensning / bruksgrensehåndtering |
|
Beskyttelsesfunksjoner |
Sikkerhetsdør, harde grenser, myke grenser, chuck ikke klemt deteksjon, deteksjon av tårnverktøyets endring |
Sikkerhetsdør, harde grenser, myke grenser, chuck ikke klemt deteksjon, deteksjon av tårnverktøyets endring |
Sikkerhetsdør, harde grenser, myke grenser, chuck ikke klemt deteksjon, deteksjon av tårnverktøyets endring |
Sikkerhetsdør, harde grenser, myke grenser, chuck ikke klemt deteksjon, deteksjon av tårnverktøyets endring |
Sikkerhetsdør, harde grenser, myke grenser, chuck ikke klemt deteksjon, deteksjon av tårnverktøyets endring |
Sikkerhetsdør, harde grenser, myke grenser, chuck ikke klemt deteksjon, deteksjon av tårnverktøyets endring |
|
Håndhjulsprediksjon |
Programprediksjon / programmets backtracking -funksjon |
Programprediksjon / programmets backtracking -funksjon |
Programprediksjon / programmets backtracking -funksjon |
Programprediksjon / programmets backtracking -funksjon |
Programprediksjon / programmets backtracking -funksjon |
Programprediksjon / programmets backtracking -funksjon |
|
Håndhjul interpolasjonsavskjæring |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Start funksjonen på nytt |
Automatisk program for bruddpunkt og omstart, tilpasset omstart |
Automatisk program for bruddpunkt og omstart, tilpasset omstart |
Automatisk program for bruddpunkt og omstart, tilpasset omstart |
Automatisk program for bruddpunkt og omstart, tilpasset omstart |
Automatisk program for bruddpunkt og omstart, tilpasset omstart |
Automatisk program for bruddpunkt og omstart, tilpasset omstart |
|
Multifunksjonelt håndhjul |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Grafisk simulering |
Programutførelse før visning, dynamisk grafisk sporing under utførelse |
Programutførelse før visning, dynamisk grafisk sporing under utførelse |
Programutførelse før visning, dynamisk grafisk sporing under utførelse |
Programutførelse før visning, dynamisk grafisk sporing under utførelse |
Programutførelse før visning, dynamisk grafisk sporing under utførelse |
Programutførelse før visning, dynamisk grafisk sporing under utførelse |
|
Tillatelsesstyring |
Parameter Tillatelsesstyring |
Parameter Tillatelsesstyring |
Parameter Tillatelsesstyring |
Parameter Tillatelsesstyring |
Parameter Tillatelsesstyring |
Parameter Tillatelsesstyring |
|
Evigvarende kalender med maskinlås |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Aksial belastningsovervåking |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Oscilloskopfunksjon |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
|
Etter feildeteksjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Spindelhastighets ankomstdeteksjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Data -sikkerhetskopi |
Program sikkerhetskopi, parameter sikkerhetskopi, sikkerhetskopiering av verktøykompensasjon |
Program sikkerhetskopi, parameter sikkerhetskopi, sikkerhetskopiering av verktøykompensasjon |
Program sikkerhetskopi, parameter sikkerhetskopi, sikkerhetskopiering av verktøykompensasjon |
Program sikkerhetskopi, parameter sikkerhetskopi, sikkerhetskopiering av verktøykompensasjon |
Program sikkerhetskopi, parameter sikkerhetskopi, sikkerhetskopiering av verktøykompensasjon |
Program sikkerhetskopi, parameter sikkerhetskopi, sikkerhetskopiering av verktøykompensasjon |
|
► Femakseinterpolasjon |
||||||
|
RTCP |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Valgfri |
Valgfri |
Valgfri |
|
► Verktøy |
||||||
|
IoT |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
|
Visuell inspeksjon |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Spesielle funksjoner
Nøkkelfunksjon - Sikkerhetssonefunksjon
1. Oversikt over kollisjonsbeskyttelse
Sikkerhetssonefunksjonen er først og fremst designet for å forhindre maskinkollisjoner .
Under bevegelse av akse, oppdager systemet automatisk sikkerhetssoneposisjonen i sanntid .
Sette kollisjonsbeskyttelsessonen:
Brukere kan angi sikkerhetsgrenser basert på den faktiske plasseringen av verktøyet og arbeidsstykket .
Gir et intuitivt og brukervennlig grensesnitt for enkel konfigurasjon .
Automatisk deteksjon og rask:
Systemet overvåker Axis -bevegelsen i sanntid og gir advarsler når bevegelsen overskrider sikkerhetssonen .
Forbedret effektivitet og sikkerhet:
Sikkerhetssonefunksjonen reduserer risikoen for kollisjoner, økende maskinproduktivitet .
Beskytter operatørenes sikkerhet og reduserer potensielle risikoer .
Begrensninger av tradisjonelle hydrauliske halestokker:
Klemmeposisjonen kan ikke defineres fritt gjennom programmering .
Klemmemomentet er ikke justerbart .
Fordelene med programmerbare servoer:
A . Klemmeposisjonen kan fritt defineres via programmering, og klemmetemomentet kan settes ved hjelp av segmenterte dreiemomentkommandoer .
b . bedre egnet for kravene til moderne produksjon, forbedrer både produksjonseffektivitet og produktkvalitet . (Merk: Krever integrasjon med finger CNC Servo System .)
3. høyhastighets, høy presisjonsmodus
Rykk forklaring
Etter-rykk modus:
I løpet av akselerasjons- og retardasjonsfaser brukes akselerasjon øyeblikkelig . Når akselerasjonen er høy, kan dette forårsake betydelig innvirkning på maskinen, noe som resulterer i ustabil aksial bevegelse . (som vist i blått - uten rykkfunksjon)
Pre-Jerk-modus:
Under akselerasjons- og retardasjonsfaser endrer akselerasjon lineært . selv når akselerasjonen er høy, sikrer dustfunksjonen jevn aksiell bevegelse og hjelper til
Som illustrert i diagrammet:
For å akselerere til V1, er tiden som kreves i begge modusene T (eller T1) .
Når du akselererer til V 0, krever imidlertid post-Jerk-modusen fortsatt T1, mens pre-Jerk-modus bare krever T 0.
I post-rykk retardasjonsmodus forblir tiden t konstant uavhengig av hastigheten v .
I kontrast, i pre-rykk retardasjonsmodus, endres tiden lineært med hastigheten v .
4. Integrert dreiebenk og robotkontrollfunksjon
Uavhengig kanalkontroll:Bruker uavhengig kanalkontroll for å forenkle systemkonfigurasjon .
Samtaleprogrammering:Reduserer barrieren for bruk med et intuitivt grensesnitt og samtaleprogrammering .
Mer fleksibel prosessjustering:Oppfyller forskjellige produksjonsbehov og tillater rask justering av robotens arbeidsflyt .
Enkel drift:Forenkler driftstrinn og forbedrer den generelle arbeidseffektiviteten .
Dimensjoner
Populære tags: Vertikal installasjon 8 tommer 2 -kanal 9 Axis CNC Kontrollenhet Slå dreiebenk CNC -kontroller, Kina Vertikal installasjon 8 tommer
Du kommer kanskje også til å like
Sende bookingforespørsel
