Tilpasset CNC -maskinering 7inch 3 4 5 6 Axis Milling CNC Controller System
2. støtter 3 eller 4- Axis CNC Milling Control (XYZ eller XYZ + 4 TH Axis) .
3. støtter konvensjonell grafisk samtaleprogrammering for enkel drift .
{°
5. EtherCat eller Mechatrolink-III busskontroll for forbedret sanntidsytelse og enklere vedlikehold .
6. Valgfri IoT-støtte for sanntids tilgang til maskineringsdata, noe som muliggjør mer effektiv styring .
Maskinvareoversikt
1. Multi-core CPU-arkitektur med en høy ytelse databehandlingsplattform for jevnere drift .
2. utstyrt med 2GB lagring, muliggjør utførelse av glatt program og håndtering av forskjellige oppgaver .
3. Høy anti-interferensdesign, i samsvar med 4 . 5KV EFT-testing og CE-sertifisering.
4. støtter høystabilitet RS485-kommunikasjon for mer pålitelig perifert enhetsutvidelse .
5. Høyhastighets USB 3 . 0 Kommunikasjon støttet for raskere data om sikkerhetskopiering og programimport.
{°
7. Høyoppløselig fargeskjerm for klarere visuals .
8. Maksimal I/O -støtte opptil 32 poeng .
9. bruker en CPU med høy ytelse som kjerneberegningsenhet for CNC-systemet, i stand til å behandle og utføre forskjellige CNC-kommandoer og dataoperasjoner, og sikre systemets respons og effektivitet .
10. programblokk før-lese hastighet opp til 1000 blokker/s .
{°
Programvare (funksjon) Oversikt
1. RT-Linux Embedded Control System Platform .
2. fullt utarbeidet utførelsesmoduler .
3. konfigurerbar IoT -utviklingsplattform .
4. Fjernhjelp for feildiagnose og systemoppgraderinger .
5. plattformbasert designkonsept .
6. 64- bit høyhastighet, høypresisjonskonturkontroll .
7. Konvensjonell grafisk samtaleprogram Redigering .
{°
{°
10. støtter forskjellige merkede fresemaskiner, alle typer kompensasjon og enkle Gantry Axes .
11. kompatibel med forskjellige verktøyskiftere som paraply, plate-type og servo-drevne magasiner .
Spesifikasjon
|
Produktserier |
400M |
600M |
800M |
|||
|
Funksjonsvalg |
400mA |
600MB |
800mc |
|||
|
Produktmodell |
400mA 1- h |
400mA 2- h (v) 400mA 3- h (v) 400mA 4- v |
600MB 2- H (V) |
600MB 3- H (V) 600MB 4- v |
800mc 2- h (v) |
800mc 3- h (v) 800mc 4- v |
|
►Systemspesifikasjoner |
||||||
|
Installasjonsmetode |
Horisontal |
Vertikal/horisontalt |
Vertikal/horisontalt |
Vertikal/horisontalt |
Vertikal/horisontalt |
Vertikal/horisontalt |
|
Vis skjermstørrelse |
7- tomme |
8- tommer / 10.4- tommer / 15- tomme |
8- tommer / 10.4- tommer / 15- tomme |
8- tommer / 10.4- tommer / 15- tomme |
8- tommer / 10.4- tommer / 15- tomme |
8- tommer / 10.4- tommer / 15- tomme |
|
Maksimalt antall akser (inkludert spindel) |
Standard 6 (maksimalt 6) |
Standard 4 (maksimalt 6) |
Standard 7 (maksimalt 14) |
Standard 7 (maks 14) |
Standard 7 (maks 28) |
Standard 7 (maks 28) |
|
Maksimum antall kanaler |
Standard 1 (maksimalt 1) |
Standard 1 (maksimalt 1) |
Standard 1 (maksimalt 2) |
Standard 1 (maks 2) |
Standard 7 (maks 4) |
Standard 7 (maks 4) |
|
Maksimalt antall koblede akser per kanal |
4 (Xyza) |
4 (Xyza) |
5 (XYZAB eller XYZAC eller XYZBC) |
5 (XYZAB eller XYZAC eller XYZBC) |
5 (XYZAB eller XYZAC eller XYZBC), med RTCP |
5 (XYZAB eller XYZAC eller XYZBC), med RTCP |
|
Maksimalt antall spindler per kanal |
Standard 1 (maksimalt 1) |
Standard 1 (maksimalt 1) |
Standard 1 (maksimalt 3) |
Standard 1 (maks 3) |
Standard 1 (maks 10) |
Standard 1 (maks 10) |
|
Applikasjonsscenarier (Axis Distribution) |
Økonomiske fresemaskiner, enkle fresemaskiner, tårnfabrikker, stasjonære fresemaskiner, bore- og tappemaskiner: |
Maskineringssentre, bore- og tappemaskiner: |
Femakse fem-aksen samtidig maskineringssenter (med RTCP), flerkanals fresemaskin (tre kanaler eller mer): |
|||
|
Da/annonse |
Valgfri utvidelse |
Valgfri utvidelse |
Valgfri utvidelse |
Valgfri utvidelse |
Valgfri utvidelse |
Valgfri utvidelse |
|
Operativsystem |
Linuxrt |
Linuxrt |
Linuxrt |
Linuxrt |
Linuxrt |
Linuxrt |
|
Hukommelse |
1 GB |
2 GB |
2 GB |
2 GB |
2 GB |
2 GB |
|
Programkapasitet |
4 GB |
4 GB |
8 GB |
8 GB |
8 GB |
8 GB |
|
Lookahead -blokker |
1000 blokker/sekund |
1000 blokker/sekund |
2000 blokker/s |
2000 blokker/s |
8000b/s |
8000b/s |
|
Maksimal verktøykompensasjonsgrupper |
160 grupper |
160 grupper |
160 grupper |
160 grupper |
160 grupper |
160 grupper |
|
Kommunikasjon/overføring |
USB / RS485 / LAN / WIFI |
USB / RS485 / LAN / WIFI |
USB/RS485/LAN/WIFI |
USB/RS485/LAN/WIFI |
USB/RS485/LAN/WIFI |
USB/RS485/LAN/WIFI |
|
Bussfunksjoner |
Ethercat -buss |
Mechatrolink-III (valgfritt), Ethercat |
Mechatrolink-III (valgfritt), Ethercat |
Mechatrolink-III (valgfritt), Ethercat |
Mechatrolink-III (valgfritt), Ethercat |
Mechatrolink-III (valgfritt), Ethercat |
|
Standard I/O. |
I16 / O16 |
I16 / O16 |
I16/O16 |
I16/O16 |
I16/O16 |
I16/O16 |
|
Maksimal utvidbar I/O. |
I32 / O32 |
I32 / O32 |
I64/O64 |
I64/O64 |
I128/O128 |
I128/O128 |
|
(IoT) Industrial Internet of Things |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
Valgfri |
|
Absolutt verdifunksjon |
Ethercat |
Mechatrolink-III, Ethercat, Modbus 485, SSI Absolute Encoder |
Mechatrolink-III / Ethercat / Modbus485 / SSI Absolute Encoder |
Mechatrolink-III / Ethercat / Modbus485 / SSI Absolute Encoder |
Mechatrolink-III / Ethercat / Modbus485 / SSI Absolute Value |
Mechatrolink-III / Ethercat / Modbus485 / SSI Absolute Value |
|
► Programfunksjoner |
||||||
|
Programmeringsinstruksjoner (G-kode) |
I samsvar med internasjonale standarder |
I samsvar med internasjonale standarder |
I samsvar med internasjonale standarder |
I samsvar med internasjonale standarder |
I samsvar med internasjonale standarder |
I samsvar med internasjonale standarder |
|
Makroprogramprogrammeringsstandard |
Støttet (makro B, makro c) |
Støttet (makro B, makro c) |
Støttet (makro B, makro c) |
Støttet (makro B, makro c) |
Støttet (makro B, makro c) |
Støttet (makro B, makro c) |
|
Bakgrunnsprogrammering |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Interaktiv intelligent programmering |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Programoverføring via USB -stasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Automatisk programfeilkontroll |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Programlåsfunksjon |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
Begrenset programredigering (valgfritt) |
|
► Kompensasjonsfunksjoner |
||||||
|
Five-Axis Tool Tip Control (RTCP) |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
|
Smooth Tool Tip Function (Smooth TCP) |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
► Kompensasjonsfunksjoner |
||||||
|
Avsmalnende kompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Bakreaksjonskompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Arc hjørnekompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Bidireksjonell skruefeilkompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Føringskompensasjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Dobbeltmotorens tilbakeslag eliminering |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
RAM -avbøyningskompensasjon |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
► G-kodeinstruksjoner |
||||||
|
Trajectory Control-modus med høy presisjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Sti -glattemodus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
NURBS Curve Interpolation |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Trådskjæring |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Verktøyforskyvning |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Høyhastighets peck boresyklus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Venstre tappingssyklus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Fin kjedelig syklus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Boresyklus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Drill-Bottom Dwell Cycle |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Peck boresyklus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Tappingssyklus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Boresyklus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Høyhastighetsboringssyklus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Halvautomatisk fin kjedelig syklus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Drill-Bottom Dwell Boring Cycle |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Flere sett med høyhastighets- og høye presisjonsparametere |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
► Høyhastighet og høy presisjon |
||||||
|
Spindel (c) Axis dynamisk posisjonering |
No-stop bytter; Direkte utførelse av posisjonering (krever servospindel) |
No-stop bytter; Direkte utførelse av posisjonering (krever servospindel) |
No-stop bytter; Direkte utførelse av posisjonering (krever servospindel) |
No-stop bytter; Direkte utførelse av posisjonering (krever servospindel) |
No-stop bytter; Direkte utførelse av posisjonering (krever servospindel) |
No-stop bytter; Direkte utførelse av posisjonering (krever servospindel) |
|
Kontinuerlig blokkutførelsesmodus |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Konstant rykk kontroll |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Automatisk vinkelrotasjonskontroll |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Bue radius hastighetsbegrensning |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Nurbs passende |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Full kontroll av lukket sløyfe |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
► Hjelpefunksjoner |
||||||
|
Tilpasset oppstartsskjerm |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Tilpassede M-koder |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Tilpassede G-koder |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Blandet bruk av bussøks og generelle formål |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
IO Redefinisjonsfunksjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Tilt Axis Machination |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Vippe plan maskinering |
Ikke støttet |
Ikke støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
DNC -maskinering |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Proporsjonal skalering |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Akselerasjons- og retardasjonstyper |
Lineær (konstant A), S-kurve (konstant rykk) |
Lineær (konstant A), S-kurve (konstant rykk) |
Lineær (konstant A), S-kurve (konstant rykk) |
Lineær (konstant A), S-kurve (konstant rykk) |
Lineær (konstant A), S-kurve (konstant rykk) |
Lineær (konstant A), S-kurve (konstant rykk) |
|
Tool Life Management |
Tidsbegrensning / tellegrensehåndtering |
Tidsbegrensning / tellegrensehåndtering |
Tidsbegrensning / tellegrensehåndtering |
Tidsbegrensning / tellegrensehåndtering |
Tidsbegrensning / tellegrensehåndtering |
Tidsbegrensning / tellegrensehåndtering |
|
Beskyttelsesfunksjoner |
Sikkerhetsdør, hard grense, myk grense, uklaret chuck -deteksjon, deteksjon av verktøyskifterstatus |
Sikkerhetsdør, hard grense, myk grense, uklaret chuck -deteksjon, deteksjon av verktøyskifterstatus |
Sikkerhetsdør, hard grense, myk grense, uklaret chuck -deteksjon, deteksjon av verktøyskifterstatus |
Sikkerhetsdør, hard grense, myk grense, uklaret chuck -deteksjon, deteksjon av verktøyskifterstatus |
Sikkerhetsdør, hard grense, myk grense, uklaret chuck -deteksjon, deteksjon av verktøyskifterstatus |
Sikkerhetsdør, hard grense, myk grense, uklaret chuck -deteksjon, deteksjon av verktøyskifterstatus |
|
Girforutsigelse |
Manual Pulse Generator (MPG) Lookahead / MPG Backtrack -funksjon |
Manual Pulse Generator (MPG) Lookahead / MPG Backtrack -funksjon |
Manual Pulse Generator (MPG) Lookahead / MPG Backtrack -funksjon |
Manual Pulse Generator (MPG) Lookahead / MPG Backtrack -funksjon |
Manual Pulse Generator (MPG) Lookahead / MPG Backtrack -funksjon |
Manual Pulse Generator (MPG) Lookahead / MPG Backtrack -funksjon |
|
Deteksjon av girinnsetting av gir |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Start funksjonen på nytt |
Automatisk breakpoint -søk og omstart, tilpasset omstart |
Automatisk breakpoint -søk og omstart, tilpasset omstart |
Automatisk breakpoint -søk og omstart, tilpasset omstart |
Automatisk breakpoint -søk og omstart, tilpasset omstart |
Automatisk breakpoint -søk og omstart, tilpasset omstart |
Automatisk breakpoint -søk og omstart, tilpasset omstart |
|
Multifunksjonshjul |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Grafisk simulering |
Grafisk forhåndsvisning før utførelse av program, dynamisk veisporing under utførelse |
Grafisk forhåndsvisning før utførelse av program, dynamisk veisporing under utførelse |
Grafisk forhåndsvisning før utførelse av program, dynamisk veisporing under utførelse |
Grafisk forhåndsvisning før utførelse av program, dynamisk veisporing under utførelse |
Grafisk forhåndsvisning før utførelse av program, dynamisk veisporing under utførelse |
Grafisk forhåndsvisning før utførelse av program, dynamisk veisporing under utførelse |
|
Tilgangskontrolladministrasjon |
Parameter Access Management |
Parameter Access Management |
Parameter Access Management |
Parameter Access Management |
Parameter Access Management |
Parameter Access Management |
|
Evigvarende kalenderlås |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Aksial belastningsovervåking |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Oscilloskopfunksjon |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
Overvåkning av sanntid av systemkommandoer og tilbakemeldinger fra tjenesten |
|
Etter feildeteksjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Spindelhastighets ankomstdeteksjon |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Data -sikkerhetskopi |
Program Backup, Parameter Backup, Tool Compensation Backup |
Program Backup, Parameter Backup, Tool Compensation Backup |
Program Backup, Parameter Backup, Tool Compensation Backup |
Program Backup, Parameter Backup, Tool Compensation Backup |
Program Backup, Parameter Backup, Tool Compensation Backup |
Program Backup, Parameter Backup, Tool Compensation Backup |
|
Quick Tap trekker tilbake for å tappe |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
Forskjellige verktøymagasiner |
Disc Tool Magazine, Umbrella-Tool Tool Magazine, Customized Tool Magazine |
Disc Tool Magazine, Umbrella-Tool Tool Magazine, Customized Tool Magazine |
Disc Tool Magazine, Umbrella-Tool Tool Magazine, Customized Tool Magazine |
Disc Tool Magazine, Umbrella-Tool Tool Magazine, Customized Tool Magazine |
Disc Tool Magazine, Umbrella-Tool Tool Magazine, Customized Tool Magazine |
Disc Tool Magazine, Umbrella-Tool Tool Magazine, Customized Tool Magazine |
|
Automatisk verktøyjustering |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
Støttet |
|
► Sammensatte funksjoner |
||||||
|
Flerkanals funksjon |
Ikke støttet |
Ikke støttet |
Støttet (valgfritt) 16 kanaler |
Støttet (valgfritt) 16 kanaler |
Støttet (valgfritt) 16 kanaler |
Støttet (valgfritt) 16 kanaler |
|
Multispindel-tapping |
Ikke støttet |
Ikke støttet |
Maksimal støttet samtidig tapping på 10 spindler |
Maksimal støttet samtidig tapping på 10 spindler |
Maksimal støttet samtidig tapping på 10 spindler |
Maksimal støttet samtidig tapping på 10 spindler |
|
Uavhengig kanalkontroll for robotarm |
Ikke støttet |
Ikke støttet |
Støttet (valgfri) baneplanlegging ved bruk av G-kode |
Støttet (valgfri) baneplanlegging ved bruk av G-kode |
Støttet (valgfri) baneplanlegging ved bruk av G-kode |
Støttet (valgfri) baneplanlegging ved bruk av G-kode |
|
► Verktøy |
||||||
|
IoT |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
|
Visjonsinspeksjon |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
|
CAD/CAM |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Støttet (valgfritt) |
Spesielle funksjoner
1. høyhastighets boring og tapping
Justerbar tapping av trekkhastighet, opptil 300%
Unormal tapping av feilgjenoppretting
Overlappende boresyklus øker effektiviteten med 10%
Sanntids tapping av overvåking muliggjør rask igangkjøring
2. Automatisk måling av verktøylengde
Bruker G31 -funksjon kombinert med en ekstern sensor for automatisk måling av verktøylengde
Verktøykompensasjon brukes via et malprogram
Høyfrekvensrespons opptil 20 kHz gir en effektiv høyhastighetsdeteksjonsløsning
Reduserer deteksjonsfeil forårsaket av lav responshastighet eller dårlig repeterbarhet
3. Rundhetsfeilanalyse
Sirkulær interpolasjonsfunksjon inkluderer feilanalyse
Støtter hastighetsopptak for å redusere følgende feil under høyhastighets maskinering og forbedre konturnøyaktigheten
Friksjonskompensasjon reduserer kvadrantmerker på konturer eller overflater, og forbedrer overflatekvaliteten

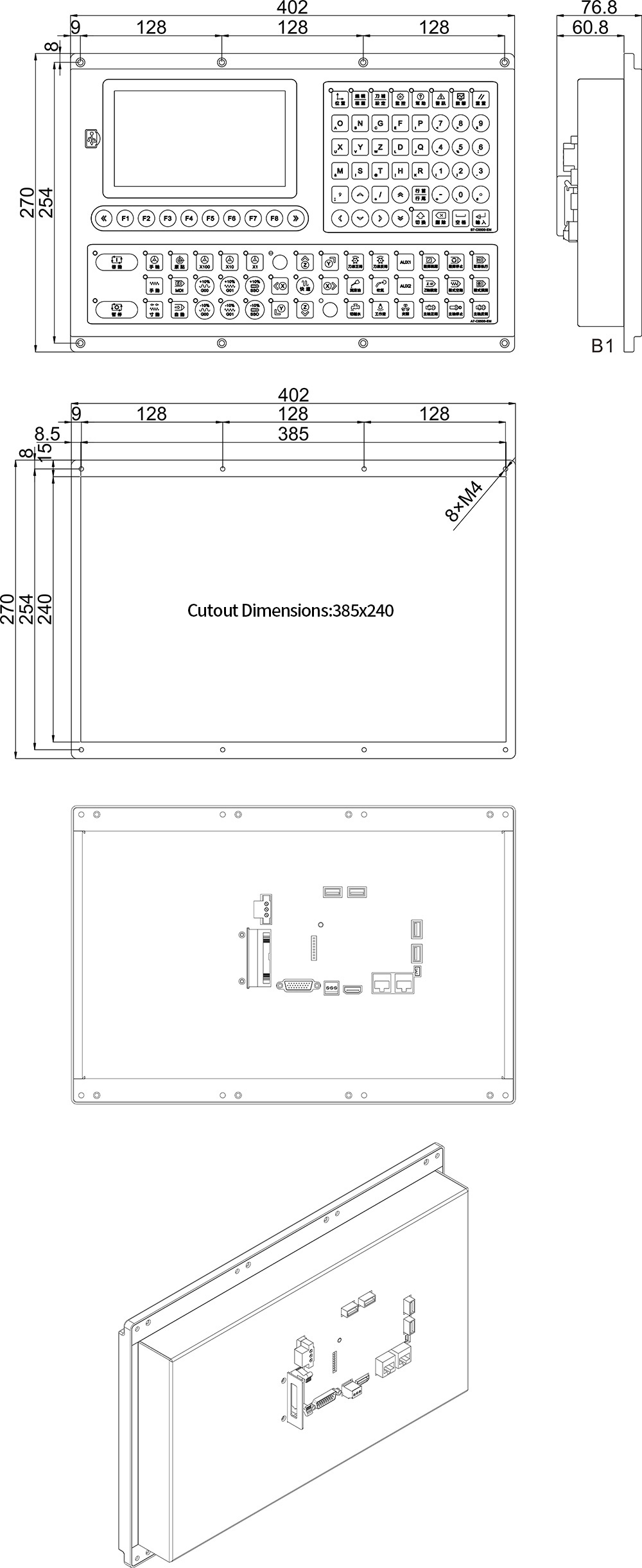

Dimensjoner

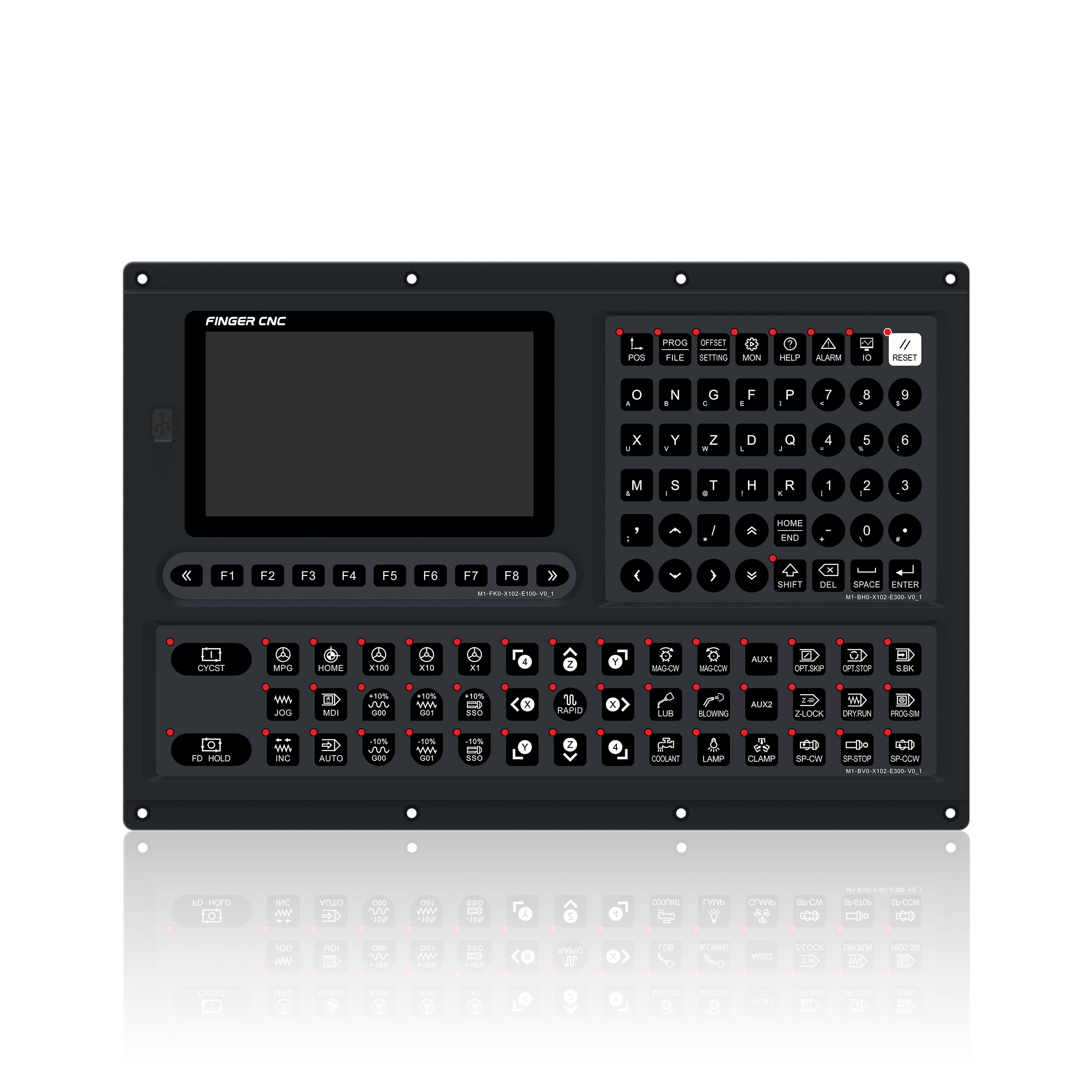

Populære tags: Tilpasset CNC Machining 7inch 3 4 5 6 Axis Milling CNC Controller System, China Custom CNC Machining 7inch 3 4 5 6 Axis Milling CNC Controller System Produsenter, leverandører
Et par
neiDu kommer kanskje også til å like
Sende bookingforespørsel
